室内螺旋铠装光缆描述
室内外软铠装光缆，是一款利用SUS不锈钢螺旋铠管作为保护套管，包裹在光纤外部形成保护一款室内外通用的光缆。该光缆不仅有很好的抗压抗拉，防鼠咬的特性，而且螺旋式的SUS不锈钢铠管又具有很好的柔韧性，兼备强度与柔韧度，适合各种室内外恶劣环境的光纤布线环境，施工简便，维护成本低。
室内螺旋铠装光缆特点
单管多芯铠装光缆内填充多根单模或者多模光纤0.6-0.9mm，外被披覆PVC/LSZH材料，直径φ2.0-3.0mm左右。
单芯光缆外带扁平不锈钢丝铠装，提高光缆抗压和防鼠咬能力
高强度芳纶加强，高性能护套材料外护
弯曲半径小，重量轻、柔软、灵活、接续方便
具有较好的机械和环境性能 ，提供良好的安全保护
室内螺旋铠装光缆用途
各种常规连接器产品
尾纤、跳线
光设备、仪器等的光连接
室内水平布线、建筑内垂直布线;LAN网、多信息点连接
长距离、野外、楼宇布线、线槽光电混放等光连接
主干网的尾缆、接入到建筑物内的设备
该光缆适用于光纤到桌面以及地毯下天花板上布线。
至小弯曲半径小，可为大容量、多客户端室内整体敷设、单元布线，并可独立分支使用，可方便的与各端连设备连接
推荐用于高密度布线，安装空间和安装曲度较小的场合。
光学特性
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
衰减 (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
光缆截止波长 | ≤1260nm | ≤1480nm | |||
包装和交货长度：
标准木盘
交货长度标称值：2km。
储存、使用温度：－20℃至＋60℃
室内螺旋铠装光缆参数
光纤数量 | 紧包外径 (mm) | 光缆直径 （mm） | 光缆重量 (kg/km) | 允许拉伸力 | 允许压扁力 | 弯曲半径 | |||
长期 | 短期 | 长期 | 短期 | 静态 | 动态 | ||||
2 | 0.6 | 4.0 | 35 | 300 | 500 | 800 | 2000 | 20D | 10D |
4 | 0.6 | 4.0 | 35 | 300 | 500 | 800 | 2000 | 20D | 10D |
6 | 0.6 | 4.0 | 35 | 300 | 500 | 800 | 2000 | 20D | 10D |
8 | 0.6 | 5.0 | 42 | 300 | 500 | 800 | 2000 | 20D | 10D |
12 | 0.6 | 5.0 | 43 | 300 | 500 | 800 | 2000 | 20D | 10D |
室内螺旋铠装光缆型号
多模62.5/125光缆（型号） | 多模50/125光缆（型号） | 单模9/125光缆（型号） | ||||||
产品代码 | 名称 | 规格型号 | 产品代码 | 名称 | 规格型号 | 产品代码 | 名称 | 规格型号 |
HDK625MM4A | 4芯多模室内铠装光缆 | 4A1b | HDK50MM4A | 4芯多模室内铠装光缆 | 4A1a | HDK9SM4B | 4芯单模室内铠装光缆 | 4B1 |
HDK625MM6A | 6芯多模室内铠装光缆 | 6A1b | HDK50MM6A | 6芯多模室内铠装光缆 | 6A1a | HDK9SM6B | 6芯单模室内铠装光缆 | 6B1 |
HDK625MM8A | 8芯多模室内铠装光缆 | 8A1b | HDK50MM8A | 8芯多模室内铠装光缆 | 8A1a | HDK9SM8B | 8芯单模室内铠装光缆 | 8B1 |
HDK625MM12A | 12芯多模室内铠装光缆 | 12A1b | HDK50MM12A | 12芯多模室内铠装光缆 | 12A1a | HDK9SM12B | 12芯单模室内铠装光缆 | 12B1 |
备注：

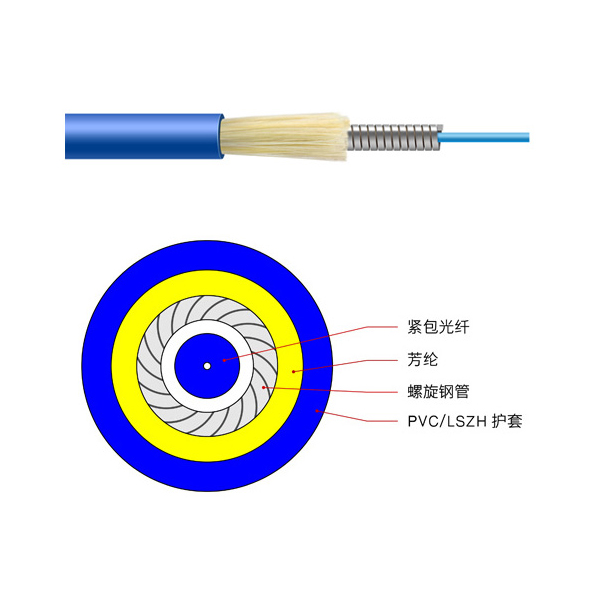

1、光缆结构如图所示，成品光缆外径为近似值。
2、护套颜色：单模光缆黄色，多模光缆橙色，万兆光缆兰色,并在其表面每米标识：制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
