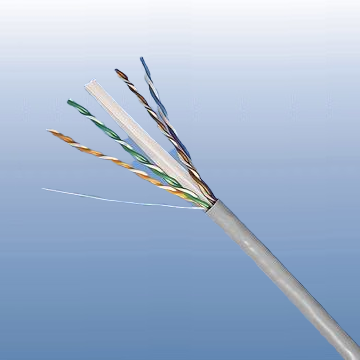

六类非屏蔽室内双绞线技术参数
标准
YD/T 1019-2013
该产品广泛应用于室内水平工作区布线,室内局域网布线。
1. 在90米距离内提供250MHz带宽,典型应用速率为1000Mbps。
2. 该产品广泛应用于室内水平工作区布线,室内局域网布线。
3.产品选用优质无氧铜为传输导体,同时采用了中心十字PE骨架分离4个单独线对设计,电气传输性能可靠优异,达到并超过六类系统指标,为系统链路提供丰富的余量支持。
4. 在4对双绞线线对外整体纵包厚度为0.06mm单面铝箔,较非屏蔽电缆,在保证同等传输带宽水平前提下,F/UTP型屏蔽线缆抗屏蔽干扰能力提高了20dB,可达到85dB,可用于需抗电磁干扰的使用环境,整体屏蔽系统具有一定的信号屏蔽性和保密性。
技术指标:
频率 | 衰减 | 近端串扰 | 近端串扰功率和 | 等效远端串扰功率和 | 等效远端串扰功率和 | 回波损耗 |
MHz | dB/100m | dB | dB | dB | dB | dB |
** | *小 | *小 | *小 | *小 | *小 | |
1 | 2.1 | 66.0 | 64.0 | 66.0 | 64.0 | -- |
4 | 3.8 | 65.3 | 63.3 | 58.0 | 55.0 | 23.0 |
10 | 6.0 | 59.3 | 57.3 | 50.0 | 47.0 | 25.0 |
16 | 7.6 | 56.2 | 54.2 | 45.9 | 43.0 | 25.0 |
20 | 8.5 | 54.8 | 52.8 | 44.0 | 41.0 | 25.0 |
31.25 | 10.7 | 51.9 | 49.9 | 40.1 | 37.1 | 23.6 |
62.5 | 15.5 | 47.4 | 45.4 | 34.1 | 31.1 | 21.5 |
100 | 19.9 | 44.3 | 42.3 | 30.0 | 27.0 | 20.1 |
155 | 25.3 | 41.4 | 39.4 | 26.2 | 23.2 | 18.8 |
200 | 29.1 | 39.8 | 37.8 | 24.0 | 21.0 | 18.0 |
250 | 33.0 | 38.3 | 36.3 | 22.0 | 19.0 | 17.3 |
