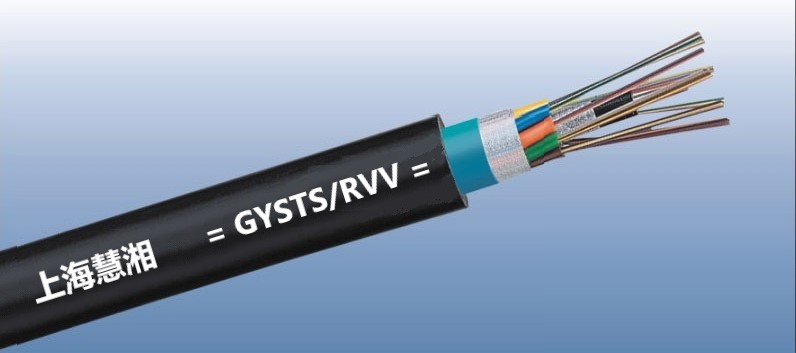

GYSTS/RVV 层绞铠装光电混合缆

GYSTS/RVV 层绞铠装光电混合缆
详细介绍:


GYSTA/RVV光电混合光缆

       GYSTA/RVV光缆将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于大芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)加上1-4根RV电缆围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑钢带纵包后挤制聚乙烯护套成缆。


GYSTA/RVV光电混合光缆特点:

             · 具有很好的机械性能和温度特性。

            · 松套管材料本身具有良好的耐水性能和较高的强度。

            · 管内充以特种油膏,对光纤进行了关键性保护。

            · 特别设计的紧密的光缆结构,有效防止套管回缩。

            · PE护套具有很好的抗紫外辐射性能。

            · 采用下列措施来确保光缆的防水性能。

            . 单根钢丝中心加强芯。

            . 松套管内填充特种防水化合物。

            .大芯数任意组合,防护性能好,适合穿管,架空敷设。适应与同时传输电源和视频信号的光纤链路。

            .解决另外要再敷设电源线的问题


常用光纤颜色:

NO
123456789101112
颜色

绿




粉红
青绿



GYSTA/RVV光电混合光缆用途:
  主要用于厂区,码头,大型小区网络中作光通信传输线,也可用于引入线,适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱分置于1个光纤束管中,其顺序和色谱见上表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。


光纤光学特性


G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm



≤3.0 dB/km

≤3.0 dB/km

@1300nm



≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km



@1550nm

≤0.22 dB/km

≤0.23dB/km



带宽(A级)

@850nm



≥500 MHz·km

≥200 MHz·km

@1300nm



≥1000 MHz·km

≥600 MHz·km

数值孔径



0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm




2-48芯GYSTA/RVV光电混合光缆技术参数:

光纤芯数 2-32
光缆外径mm 10.0±0.2
允许拉伸力(N)短期1500
长期 600
允许压扁力(N/100mm)短期 1000
长期 300
*小弯曲半径(D:光缆外径mm)静态 10D
动态 20D

包装和交货长度:

标准木盘

交货长度标称值:2km或3km,也可为其他交货长度。

储存、使用温度: -40℃ 至 + 70℃

备注:

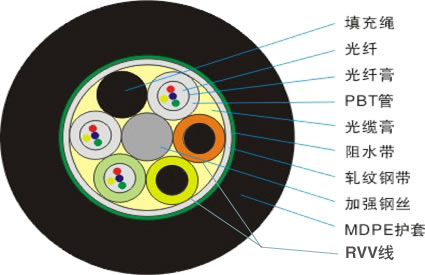

1、光缆结构如图所示,成品光缆外径为近似值。

2、束管颜色:白色。

3、护套颜色:黑色,其表面每米标识:制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
