GYFTY 非金属光缆
GYFTY非金属光缆将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。缆芯中心采用高强度玻璃纤维增强塑料杆（FRP），。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。无纺布加玻璃纱绕包后挤制聚乙烯护套成缆。
GYFTY非金属光缆特点：
· 具有很好的机械性能和温度特性。
· 松套管材料本身具有良好的耐水性能和较高的强度。
· 管内充以特种油膏，对光纤进行了关键性保护。
· 特别设计的紧密的光缆结构，有效防止套管回缩。
· PE护套具有很好的抗紫外辐射性能。
· 采用下列措施来确保光缆的防水性能。
. 中心采用高强度玻璃纤维增强塑料杆（FRP）。
. 松套管内填充特种防水化合物。
. 无金属结构，抗电磁、雷电性能优良，防静电。
常用光纤颜色：
NO | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
颜色 | 蓝 | 橙 | 绿 | 棕 | 灰 | 红 | 黑 | 黄 | 紫 | 粉红 | 青绿 | 本 |
GYFTY非金属光缆用途:
主要适用于长途通信和局间通信，尤其适用于电力系统、多雷电及电磁干扰严重的场合，也可用于引入线，适合架空、管道及直埋敷设。中心管内12根光纤的顺序和色谱分置于1个光纤束管中，其顺序和色谱见上表。每个光束可包含4、6、8、10或12根光纤。每束中光纤的色谱同上表规定。
光纤光学特性
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
衰减 (+20℃) | @850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||
@1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
带宽(A级) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
@1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
光缆截止波长 | ≤1260nm | ≤1480nm | |||
2-32芯GYFTY非金属光缆技术参数：
| 光纤芯数 | 2-32 | |
| 光缆外径mm | 8.7±0.2 | |
| 允许拉伸力(N) | 短期 | 1500 |
| 长期 | 600 | |
| 允许压扁力(N/100mm) | 短期 | 1000 |
| 长期 | 300 | |
| *小弯曲半径（D：光缆外径mm) | 静态 | 10D |
| 动态 | 20D | |
32-144芯GYFTY非金属光缆技术参数：
| 光纤芯数 | 32-144 | |
| 光缆外径mm | 9.4-16±0.2 | |
| 允许拉伸力(N) | 短期 | 3000 |
| 长期 | 1000 | |
| 允许压扁力(N/100mm) | 短期 | 1000 |
| 长期 | 300 | |
| *小弯曲半径（D：光缆外径mm) | 静态 | 10D |
| 动态 | 20D | |
包装和交货长度：
标准木盘
交货长度标称值：2km或3km，也可为其他交货长度。
储存、使用温度: -40℃ 至 + 70℃
GYFTY非金属光缆型号：
多模62.5/125光缆（型号） | 多模50/125光缆（型号） | 单模9/125光缆（型号） | ||||||
产品代码 | 名称 | 规格型号 | 产品代码 | 名称 | 规格型号 | 产品代码 | 名称 | 规格型号 |
HF625MM4A | 4芯多模非金属光缆 | GYFTY-4A1b | HF50MM4A | 4芯多模非金属光缆 | GYFTY-4A1a | HF9SM4B | 4芯单模非金属光缆 | GYFTY-4B1 |
HF625MM6A | 6芯多模非金属光缆 | GYFTY-6A1b | HF50MM6A | 6芯多模非金属光缆 | GYFTY-6A1a | HF9SM6B | 6芯单模非金属光缆 | GYFTY-6B1 |
HF625MM8A | 8芯多模非金属光缆 | GYFTY-8A1b | HF50MM8A | 8芯多模非金属光缆 | GYFTY-8A1a | HF9SM8B | 8芯单模非金属光缆 | GYFTY -8B1 |
HF625MM12A | 12芯多模非金属光缆 | GYFTY-12A1b | HF50MM12A | 12芯多模非金属光缆 | GYFTY-12A1a | HF9SM12B | 12芯单模非金属光缆 | GYFTY-12B1 |
HF625MM16A | 16芯多模非金属光缆 | GYFTY-16A1b | HF50MM16A | 16芯多模非金属光缆 | GYFTY-16A1a | HF9SM16B | 16芯单模非金属光缆 | GYFTY-16B1 |
HF625MM24A | 24芯多模非金属光缆 | GYFTY-24A1b | HF50MM24A | 24芯多模非金属光缆 | GYFTY-24A1a | HF9SM24B | 24芯单模非金属光缆 | GYFTY -24B1 |
HF625MM48A | 48芯多模非金属光缆 | GYFTY-48A1b | HF50MM48A | 48芯多模非金属光缆 | GYFTY-48A1a | HF9SM48B | 48芯单模非金属光缆 | GYFTY -48B1 |
HF625MM72A | 72芯多模非金属光缆 | GYFTY-72A1b | HF50MM72A | 72芯多模非金属光缆 | GYFTY-72A1a | HF9SM72B | 72芯单模非金属光缆 | GYFTY-72B1 |
HF625MM96A | 96芯多模非金属光缆 | GYFTY-96A1b | HF50MM96A | 96芯多模非金属光缆 | GYFTY-96A1a | HF9SM96B | 96芯单模非金属光缆 | GYFTY-96B1 |
HF625MM144A | 144芯多模非金属光缆 | GYFTY-144A1b | HF50MM144A | 144芯多模非金属光缆 | GYFTY-144A1a | HF9SM144B | 144芯单模非金属光缆 | GYFTY-144B1 |
备注：

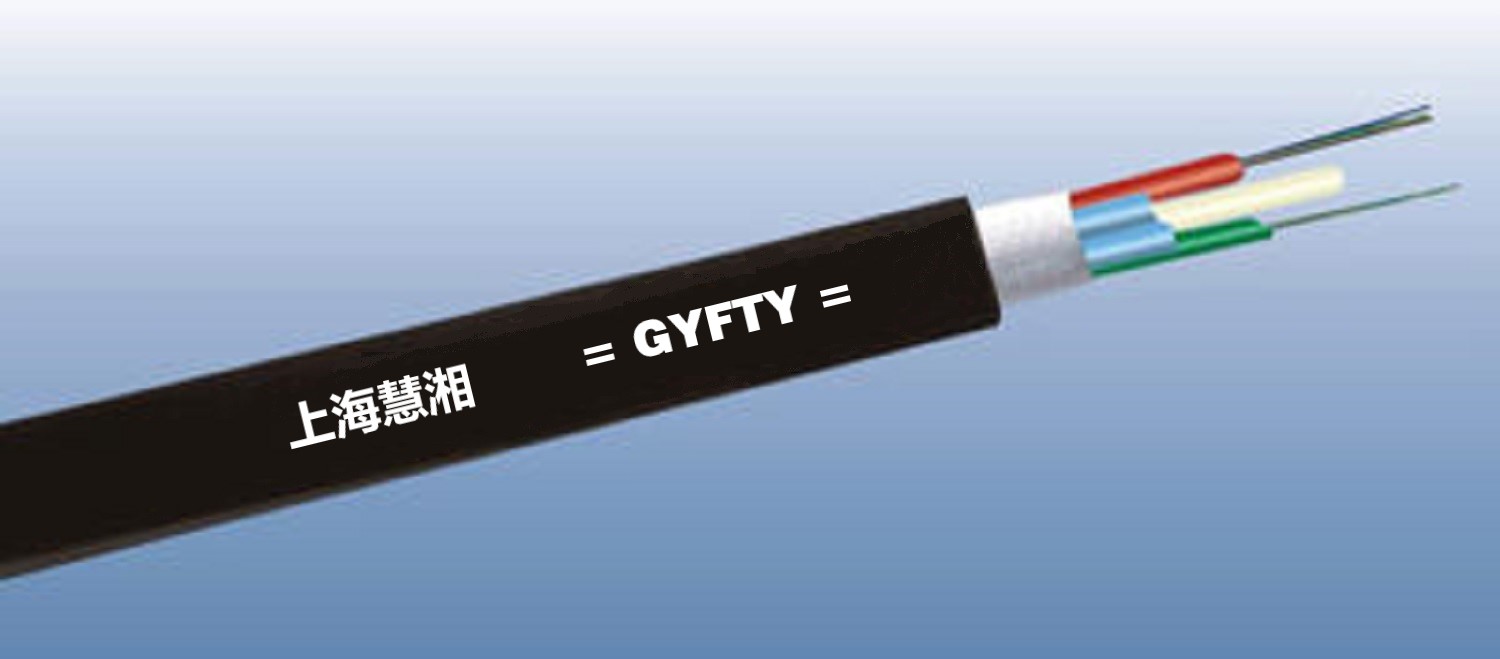

1、光缆结构如图所示，成品光缆外径为近似值。
2、束管颜色：白色。
3、护套颜色：黑色,其表面每米标识：制造厂名称、型号、规格、长度(m) 、生产日期(年、月)。
